チャート情報の設定（編集メニュー）

　「編集/チャート情報の設定」コマンドは、選択されているチャートの情報

を設定します。予定、実績、作業標準時間、グループ、カラー、チャート内容、

備考の内容を設定できます。

チャートの長さを決める際に、予定開始日・予定終了日を指定する方法と、

稼働日数（休日を除外した日数）を指定する方法の２種類があります。

工数をもとにスケジュールを組む場合は稼動日数を指定する方法が便利です。

実績数を入力すると予定チャートの下に実績チャートが反映されます。

実績表示方法が比率の場合実績バーの長さはチャートの長さを上限（１００％）

とし、予定に対する実績の達成率で計算します。１００％完了の実績と

仕掛かりの実績は色分けされます。
また、達成率が１００％に達していない場合でも”終了”をチェックすることで

実績チャートを青色表示することが出来ます。

実績表示方法が実績日の場合実績バーの長さは着手日～実績日で表示されます。

実績表示方法は[設定/オプション設定/チャート]で切り替えます。

[グループ設定]が登録されているとチャートにグループを関連付けすることができます。

その場合、チャートのカラーはグループカラーに置き換えられます。

チャート色のカラーパネルをダブルクリックするとチャートのカラーを変更できます。

標準作業時間
標準作業時間を設定すると負荷グラフに反映されます。
詳しくは負荷グラフの使い方を参照してください。

設定したチャート情報の内容はチャートにマウスカーソルを合わせると表示されます。

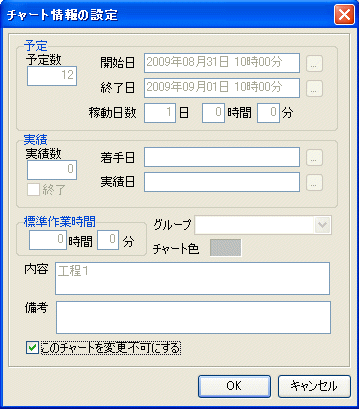

チャート情報の設定

●｢このチャートを変更不可にする｣をチェックするとチャートの移動や変更が出来なくなります。
