最高峰のプレゼンCADここに現る。
Bell CADは住まいづくりの各シーンでお施主様と創り手のコミュニケーションをしっかりサポートします。
プレゼンテーション

お施主様の夢がふくらむ多彩なプレゼンテーションを表現

BellCADは最強のプレゼンツール。打ち合わせに拘ったツールです。それは打ち合わせの頼もしい味方になることは間違いなしです。お施主様の不安を取り除き、頭に描いた間取り・外観を視覚化・具現化するこのスピードが打ち合わせを盛り上げます。それがBellCADの自慢です。

プレゼンテーション
プレゼンテーション

ダイレクトCG機能/スタイルデザイナー/ダイレクトレタッチ

ダイレクトCG機能/スタイルデザイナー/ダイレクトレタッチ

お施主様に重要なのはパース。
美しさ・表現力・スピード!

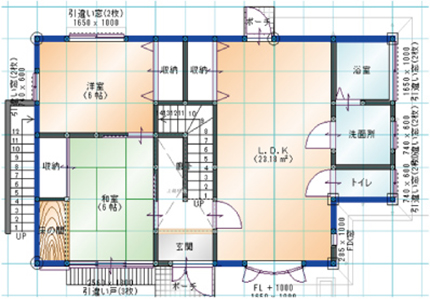

間取り入力するだけで高品質CGの3Dパースを作成。作成パースを確認しながらさまざまな要素を変更可能。デザインをスピーディに変更できるので、イメージが途切れることなくご提案できます。また、美しい仕上がりのラジオシティ、レイトレーシングでのレンダリングも可能です。

プレゼンテーション

プレゼンボード作成機能

お施主様へ夢“ラブレター“で感動をお届け

何度でも修正できるうえ、仕上がりが美しいプレゼンボードを、ワンタッチでレイアウトして作成できます。簡単かつスピーディな作成に役立つテンプレートも用意。電子カタログとの連動も可能です。

プレゼンテーション
プロとしての提案

お施主様を納得させるプロの提案機能

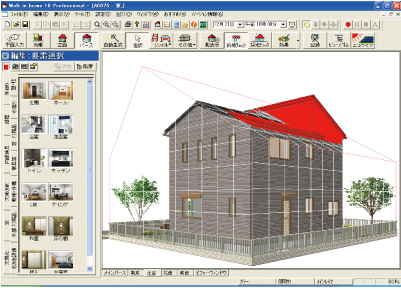

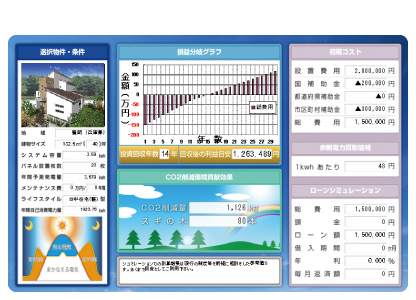

太陽光パネルシミュレーション機能

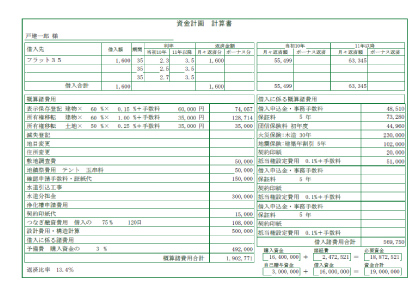

太陽光パネルを配置しエコライフボタンをクリックすると、予測発電量・損益分岐点目安・環境貢献度・ローンシミュレーションが行えるうえ、発電効率の観点から屋根の形状や勾配などを比較・検討できます。特に環境に関心の高いお施主様への企画提案活動に有効です。

太陽光パネルシミュレーション機能

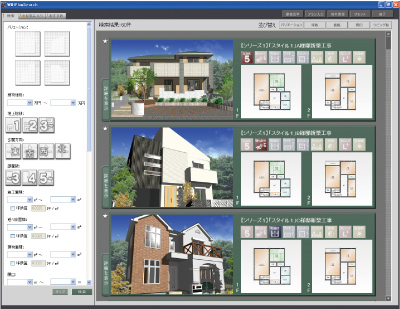

かんたん!! プランサーチ機能

自社に蓄積された多様なプラン/物件データを、敷地形状やプラン条件などの要件から絞り込んで検索。平面図やパースなどで確認しながら、最適なプランをスピーディに見つけ出すことができます。

かんたん!! プランサーチ機能

数量見積/木拾い

作成された物件から、積算数量を計算します。数量はプラン変更に合わせて自動的に変更されます。また、積算は図面連携で積算精度の高い“せきさん係長”へ連携となり、手拾いに負けない積算が可能になりました。また“みつもり主任”・Excel等でもデータをご利用頂けます。

数量見積/木拾い

チェック機能

斜線チェック(北側斜線・道路斜線)・日照シミュレーション・間取り診断構造の安定/間取り診断「住宅性能表示」の「構造の安定化」における壁配置バランス、床倍率での耐震等級のチェックが行えます。構造チェック(金物自動配置)告示1460号、またはN値計算による金物配置が可能です。今まで面倒だった図面チェックがこれで簡単に出来ます。

チェック機能
リフォーム

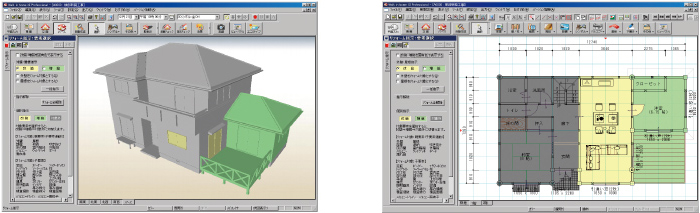

リフォーム提案機能

お施主の不安を取り除く機能満載

リフォーム前後のプランを比較 既存・改築・増築をエリア別に色分け、パースや図面を一目で確認「リフォーム指示」「間仕切り移動」等、リフォーム提案に最適機能を豊富に搭載しています。

リフォーム提案機能
Bell CADはレゼンから確認申請まで簡単そして早いこれがBellCADの凄技です
設計・図面作成

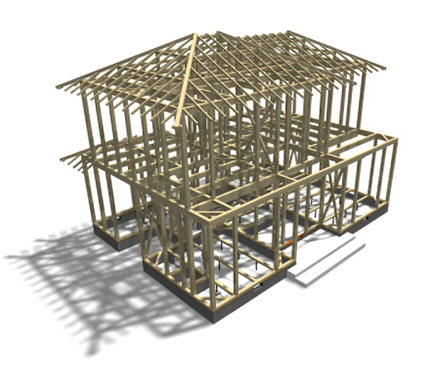

軸組みパース/伏図作成機能

入力されたプランをもとに、基礎伏図や構造伏図を自動的に生成し、卍組み、定尺オーバー等のエラーもチェック。さらに軸組みパース表示により、構造駆体を直感的に確認・修正・変更できます。

軸組みパース/伏図作成機能

フォーム・中古住宅流通での活用

リフォーム前後の3Dパースをお見せして、お施主様に比較していただきご契約に結びつける。完成後の3Dパースを明示して、リフォーム/リノベーション前の物件を早期販売。
住宅履歴を管理、開示することで中古住宅の価値を高めて流通を促進する、といった活用が可能です。

フォーム・中古住宅流通での活用

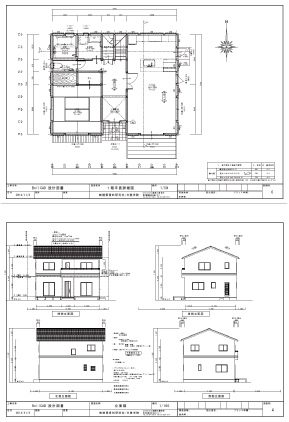

各種図面出力/申請図作成機能

平面図や立面図、展開図、建具表等の意匠図面、基礎伏図や各種床伏図等の構造図面を作成・出力できます。建築確認や長期優良住宅の申請に必要な各種の図面や図書も一括自動作成が可能です。

POINT「長期優良住宅」にしっかり対応

構造の安定に関わるチェック計算シート出力と水平構面伏図や柱壁伏図の作成、申請図面への仕様書書き込み支援、認定申請書や設計内容説明書など多数の申請図書の一括作成・出力等の機能を拡充。お施主様の長期優良住宅へのニーズに応えて、適格な申請を支援します。

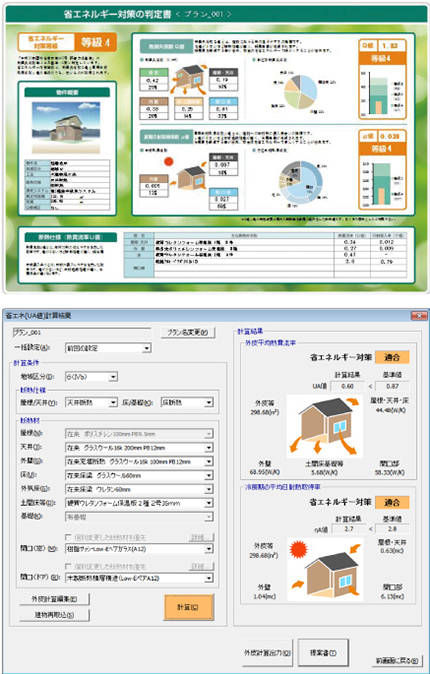

Q値・μ値 計算機能
「省エネルギー対策判定書」

入力されたプランデータから、「熱損失係数Q値(熱の逃げにくさ)」、「夏期日射取得係数μ値(日射の入りやすさ)」を計算し、省エネルギー等級を評価出来る機能を追加致しました。お客様のへのプレゼンシートや申請用の計算明細票(Q値・μ値・U値)も出力できます。「平均U値η値」は2015年4月対応予定

Q値・μ値 計算機能「省エネルギー対策判定書」
BellCAD 各種機能

意匠図面・構造図・各種設計図書を作成・出力

入力されたプランをもとに、意匠図面や構造図各種設計図書を自動的に生成することができます。

【意 匠 図 関 連】 敷地図 配置図 各階平面図 立面図 屋根伏図 断面図 各階平面
詳細図 展開図 建具表 各階天井伏図 矩計図
【構 造 図 関 連】 基礎伏図 各階床伏図 小屋伏図 軸組断面図 水平構面伏図
柱壁伏図
【設 備 図 関 連】 電気設備配置図 ガス設備配置図 給排水衛星設備配置図
【求 積 関 連】 敷地求積図 建築面積図 各階床面積図 壁畳床面積・表
階段面積求積図
【その他設計図書関連】 各階構造平面図 金物凡例 1/4床面積図 見付面積図
軸組計算 偏心率計算 金物計算 採光断面図
ALV表 仕上表 壁量計算表 性能チェックシート
有効開口部図・表
長期優良住宅アシスト機能、申請書類アシスト機能
意匠図面・構造図・各種設計図書を作成・出力
  • 意匠図面・構造図・各種設計図書を作成・出力
  • 意匠図面・構造図・各種設計図書を作成・出力
  • 意匠図面・構造図・各種設計図書を作成・出力
  • 意匠図面・構造図・各種設計図書を作成・出力

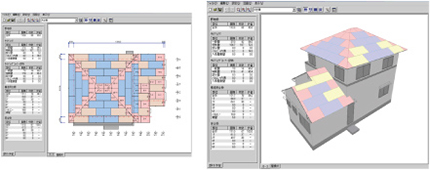

ボードレイアウト機能

作成した建物の野地板・サイディング・構造用壁合板・構造用床合板の最適割付けを行うことができます。

ボードレイアウト機能

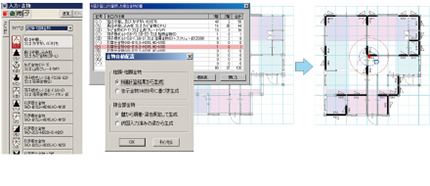

耐力壁/金物自動配置

BellCADで作成したプランに、あらかじめ通し柱・隅柱・管柱などの諸要素を入力しておくことで、耐力壁の自動配置がおこなえます。また耐力壁入力後、かすがい、羽子板ボルト、ホールダウン金物など金物類の自動配置もおこなえます。

ボードレイアウト機能

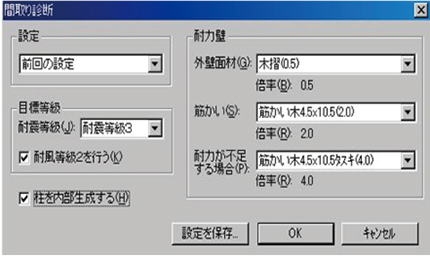

間取り診断

屋根を含む間取り入力が完成した段階で、性能表示に対する診断を行うことができます。構造に関する情報の入力がない状態で使用できるため、構造上の専門的な知識が少ない方でも、作成した間取りが構造的に実現可能かどうかをチェックすることができます。

間取り診断

スケルトンインフィル

スケルトン工事対応構造の安定・構造チェックをもとに耐力壁を作成。営業マンが構造を意識せずに内装・設備を自由にプランニングできます。

スケルトンインフィル

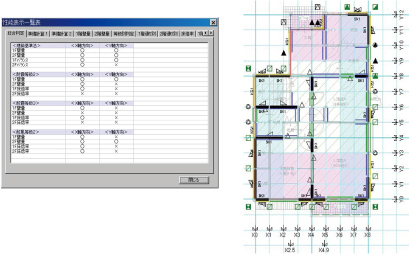

構造の安定チェック

入力されたプランをもとに、伏図の有無に関わらず、木造軸組2階建て(延べ床面積500㎡)までの住宅性能表示レベルの構造の安定に関する壁量と床倍率のチェックが行なえます。

構造の安定チェック

その他チェック機能

・斜線チェック(北側斜線・道路斜線)
・日照シミュレーション
・採光・換気チェック

・「住宅性能表示」の「構造の安定化」における壁量、壁配置バランス、床倍率での耐震等級のチェック注意*1

・伏図チェック機能・パースでのエラーチェック

注意*1:プレゼンセットでは設計図書が出力できない為、図面、表 などの印刷はできません。

その他チェック機能
BellCAD CG

リアルな高画質CGにより、効果的なプレゼンが実現致します。

間取りを入力するだけで、高画質なCGパースが出来上がります。高画質CGを見ながら、屋根形状、窓などの建具の変更は勿論外壁変更や洋風・和風への切り替えも簡単に、またイラスト風・色鉛筆風にもワンタッチ!打ち合わせをしながらお施主様の夢を実現。

BellCAD CG
Bellペイント

一歩先ゆく“パース”の仕上がりで他社との差別化・感動で受注拡大

“夢”を演出効果絶大!

  「照明効果」「」を使って仕上がりに差を付けます。
これだけのきれいなパースがとにかく簡単にできるようになります。

Bellペイント

プレゼンボードもこんなにきれいに簡単!他社との差別化

プレゼンボードもこんなにきれいに簡単! 他社との差別化

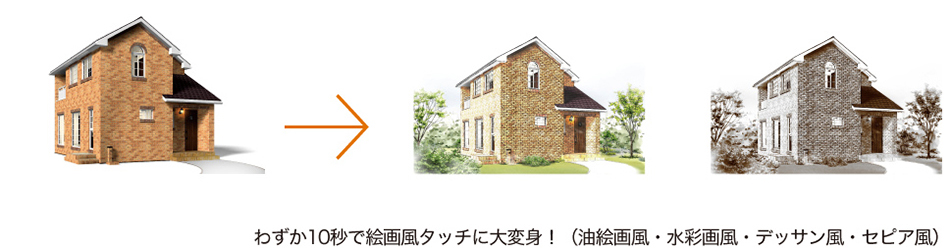

ワンタッチアート機能普通のパースが暖かみのあるパースに変身!

わずか10秒で絵画風タッチに大変身!

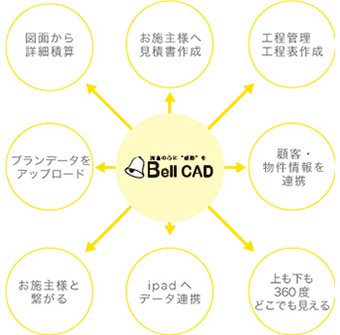

Bell CADをコアにハウジングソリューションのワンストップサービスを提供いたしましす。
One stop service
  • せきさん係長
  • みつもり主任

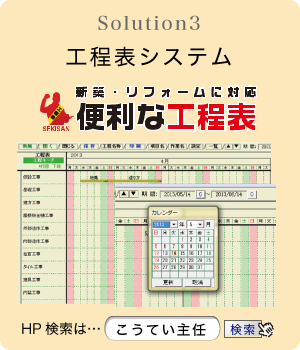

  • 便利な工程表
  • BellCAD

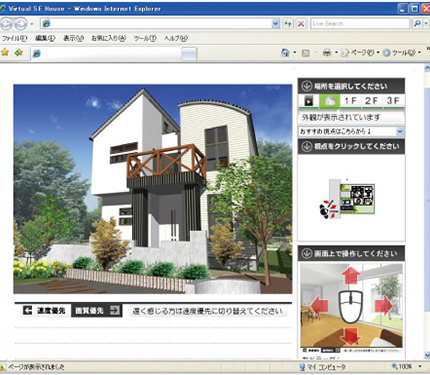

  • バーチャル有料展示場
  • オアシス
One stop service
BellCADの資料請求はこちらから
